technologie SPECIFIKACE kontakt CRY2620 CRY2623 CRY2624 (ATEX) CRY8120 (nejnovější model)

Průmyslové akustické kamery
pro detekci úniku plynu,
částečného výboje
a mechanických poruch

INFO

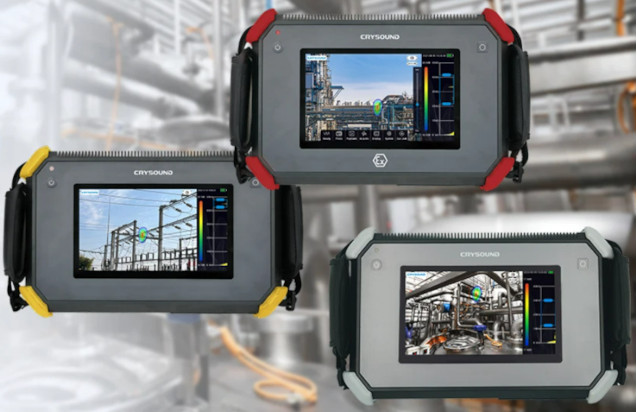

Akustické zobrazovače CRYSOUND:

Akustická zobrazovací kamera je technika, která využívá zvukové vlny k vytváření obrazů objektů nebo struktur. Používá se v různých průmyslových odvětvích, jako je výroba, letectví a energetika, k detekci netěsností, prasklin a jiných závad na zařízeních a strojích. Akustické zobrazování obvykle umožňuje profesionálům provádět kontroly mnohokrát rychleji než tradičními metodami. Technologie převádí zvuky do vizuální reprezentace (foto a video záznamy), takže můžeme rychle lokalizovat problémové oblasti. Slouži jako systém včasného varování, aby se zabránilo selhání zařízení, a je schopná detekovat, lokalizovat a vizualizovat úniky vzduchu a plynu jak v podmínkách přetlaku, tak v podmínkách detekce netěsností ve vakuových systémech. Kamera je ze své podstaty schopna identifikovat problém prostřednictvím vizualizace zvuků, které jsou pro lidské ucho necharakteristické a neslyšitelné. Akustická kamera CRYSOUND snímá vysokofrekvenční a sluchem nezachytitelné zvuky, které vznikají při úniku stlačeného vzduchu nebo plynů.

Naše společnost BRK Technologies s.r.o. prodává a pronajímá akustické kamery v České republice jako oficiální distributor CRYSOUND.
Akustická zobrazovací kamera CRYSOUND umožňuje lokalizaci úniků v systémech stlačeného vzduchu, ve vakuových systémech, zajišťuje detekci úniků plynů různého složení, včetně směsí obsahujících vodík a čistého vodíku. Vzhledem k fyzikálnímu principu fungování pomocí matice MEMS mikrofonů při sledování úniků plynu není kamera závislá na chemickém složení plynu, jak by tomu bylo při použití detektorů plynů. Kamera zajišťuje detekci problémů s úniky na dálku 120 až 200 m (v případě modelu CRY81). Kamera CRYSOUND umožňuje detekovat částečný výboj (PD) z elektrických systémů vysokého napětí.

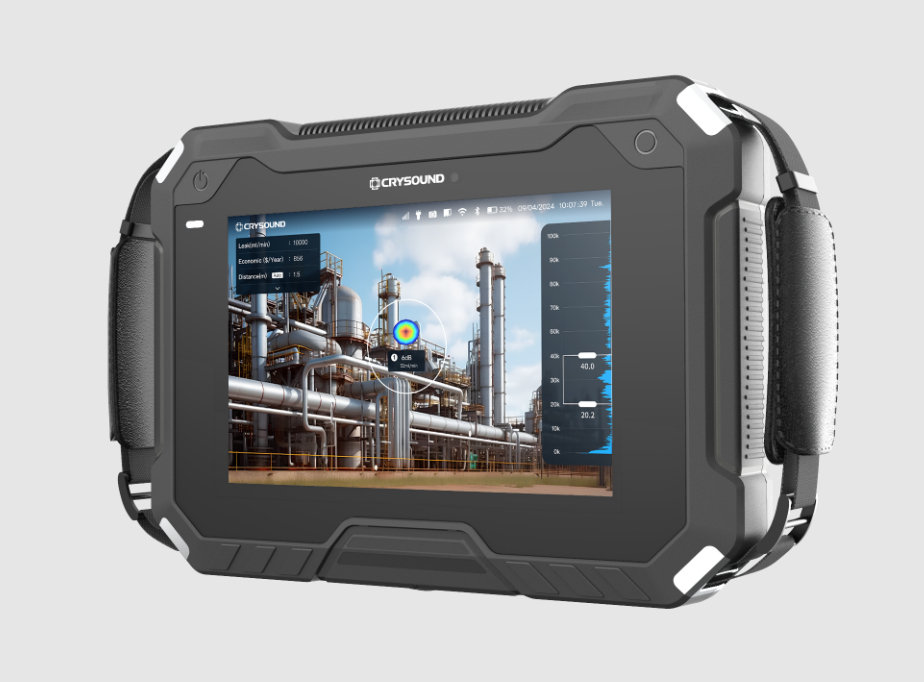

Nová akustická kamera CRYSOUND CRY8120

Průmyslová akustická kamera CRYSOUND CRY8120 je nejpokročilejší model určený k přesné lokalizaci netěsností, identifikaci částečného výboje a detekci mechanického poškození a umožňuje identifikovat menší netěsnosti na větší vzdálenosti.

Akustická zobrazovací kamera CRY8120, vybavená 200 mikrofony, šířkou pásma 100 kHz a 10krát větším výpočetním výkonem, nabízí bezkonkurenční výkon. Jeho schopnost přesně určit i ty nejmenší a nejvzdálenější úniky s výjimečnou přesností je důkazem jeho vynikajících specifikací. Na rozdíl od jiných akustických kamerových řešení na trhu dokáže CRY8120 detekovat úniky až do vzdálenosti 200 m. Navzdory těmto pokročilým funkcím zůstává CRY8120 lehký s pouhými 1,4 kg, díky čemuž je vysoce přenosný a vhodný pro nasazení v různých náročných průmyslových prostředích.

CRY8120 s působivým 8palcovým displejem s rozlišením 1920×1200 pixelů poskytuje jasný a detailní pohled na podmínky v terénu. Displej s vysokým rozlišením přesně vykresluje netěsnosti a další problémy, zvětšuje každý detail pomocí 13 milionů pixelů a 6x digitálního zoomu. Jas displeje 600 nitů navíc zajišťuje optimální viditelnost i na jasném slunci, takže je vhodný pro venkovní kontroly.

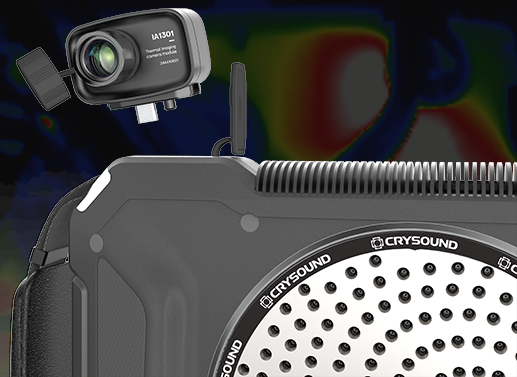

Volitelný modul termokamery

Akustická kamera CRY8120 podporuje volitelný modul termokamery, který může výrazně zlepšit kvalitu inspekce kombinací akustického principu detekce problémů s termooptickým.

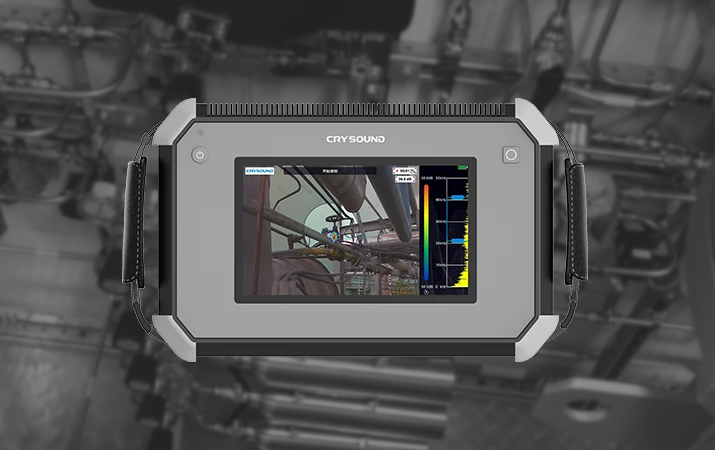

Průmyslová akustická kamera CRYSOUND CRY2620

Průmyslová akustická kamera CRYSOUND CRY2620 se snadno ovládá a lze ji rychle používat. Zařízení využívá plášť z hliníkové slitiny, který je robustní a odolný a dokáže se přizpůsobit složitému a proměnlivému pracovnímu prostředí. Zobrazování zvukového obrazu v reálném čase, napomáhá výrazně rychlejší detekci netěsností pod tlakem nebo vakuem ve srovnání s jinými předchozími metodami. CRY2620 potřebuje pouze upravit dva parametry testovacího frekvenčního rozsahu a testovacího dynamického rozsahu, aby splnila převážnou většinu testovacích požadavků. Zařízení podporuje režim fotoaparátu, režim videa a flexibilní záznam dat na místě. Velkokapacitní paměťovou kartu TF lze rozšířit a výsledky testů lze rychle exportovat a reportovat. Podnikům může pomoci snížit ztráty způsobené únikem plynu, částečným vybitím a dalšími nehodami.

Průmyslová akustická kamera CRY2623

CRY2623 je ruční průmyslový akustický zobrazovač, který podporuje ultrazvukové frekvenční pásmo. Nástroj využívá technologii vytváření paprsků mikrofonního pole k získání dat o distribuci zdroje zvuku a shromažďuje video obrazy v reálném čase pomocí kamery s vysokým rozlišením. Integrací dat o distribuci zdroje zvuku s obrazem videa je měnící se zdroj zvuku dynamicky prezentován na obrazovce displeje.
CRY2623 Industrial Acoustic Imager vám pomůže rychle odhalit možné poruchy úniku vzduchu, plynu a vakua v hlučném průmyslovém prostředí. V napájecím systému bylo nalezeno elektrické zařízení s poruchou částečného vybití. Průmyslová akustická kamera je vyrobena z pláště z hliníkové slitiny, který je pevný a trvanlivé a mohou se přizpůsobit složitému a proměnlivému pracovnímu prostředí.
Kamera CRY2623 je vybavena funkcí detekce částečného výboje a úniku plynu a může zobrazit typ částečného výboje, odhad úniku plynu a hodnotu ztráty.

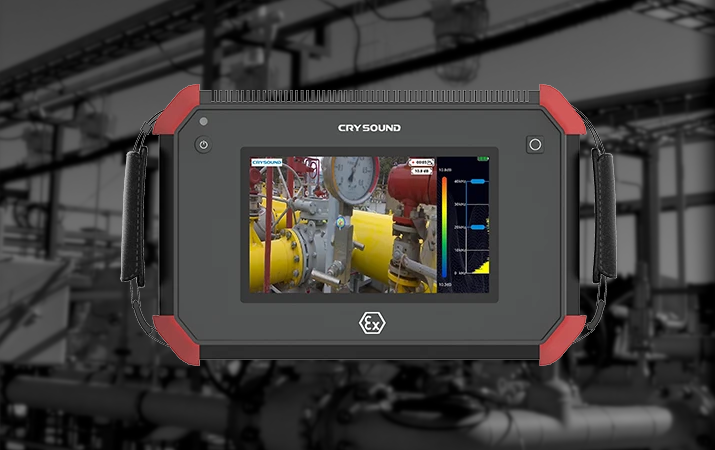

Průmyslová akustická kamera CRY2624 (ATEX Version)

CRY2624 Industrial Acoustic Imager je vhodný pro použití v nevýbušných scénářích v chemickém a energetickém průmyslu. Zařízení využívá plášť z hliníkové slitiny, který je robustní a odolný a dokáže se přizpůsobit složitému a proměnlivému pracovnímu prostředí. Zobrazování zvukového obrazu v reálném čase, napomáhá výrazně rychlejší detekci netěsností pod tlakem nebo vakuem ve srovnání s jinými předchozími metodami.

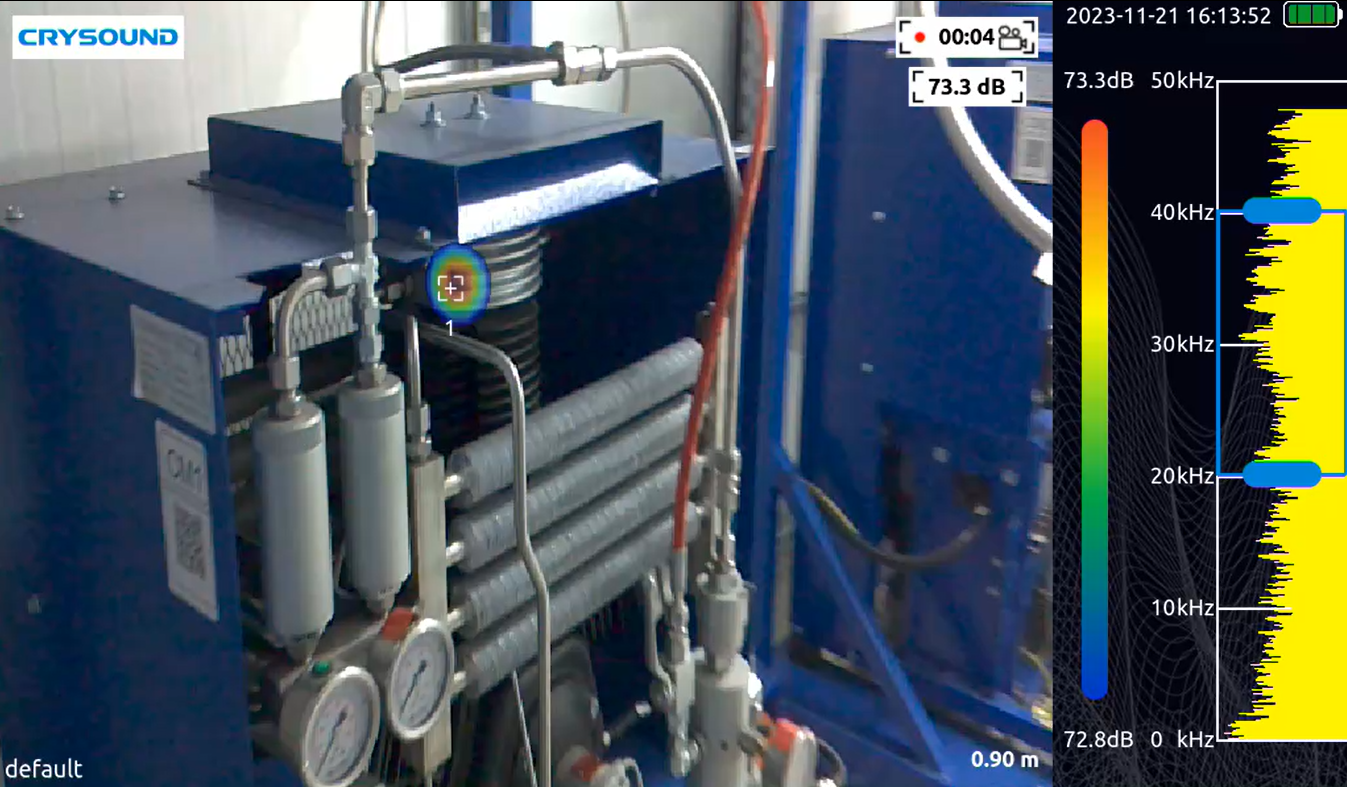

Detekce netěsností v turbulentních podmínkách

Akustická kamera na rozdíl od tradičních metod detekce netěsností umožňuje přesnou lokalizaci problému v podmínkách, kdy je oblak plynu okamžitě odfouknut ventilátorem kompresoru.

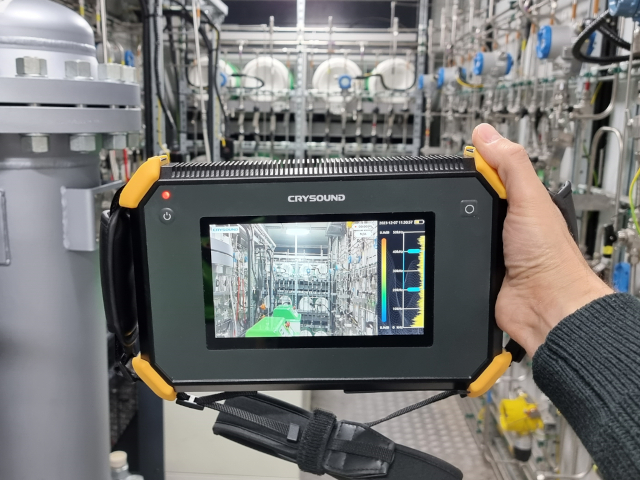

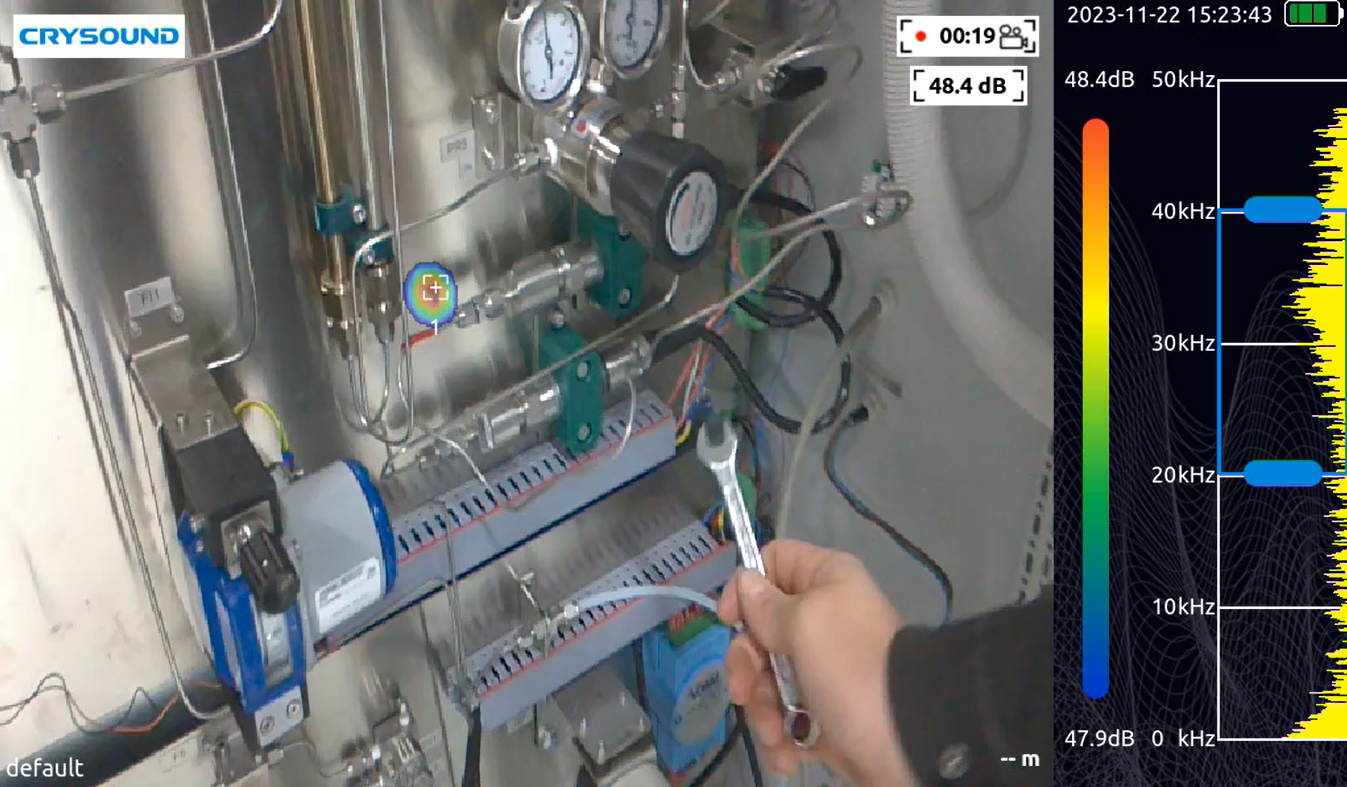

Při výrobě a provozu analytických přístrojů

Akustické kamery prokázaly svou účinnost při monitorování mikroúniků v přístrojích na analýzu plynů.

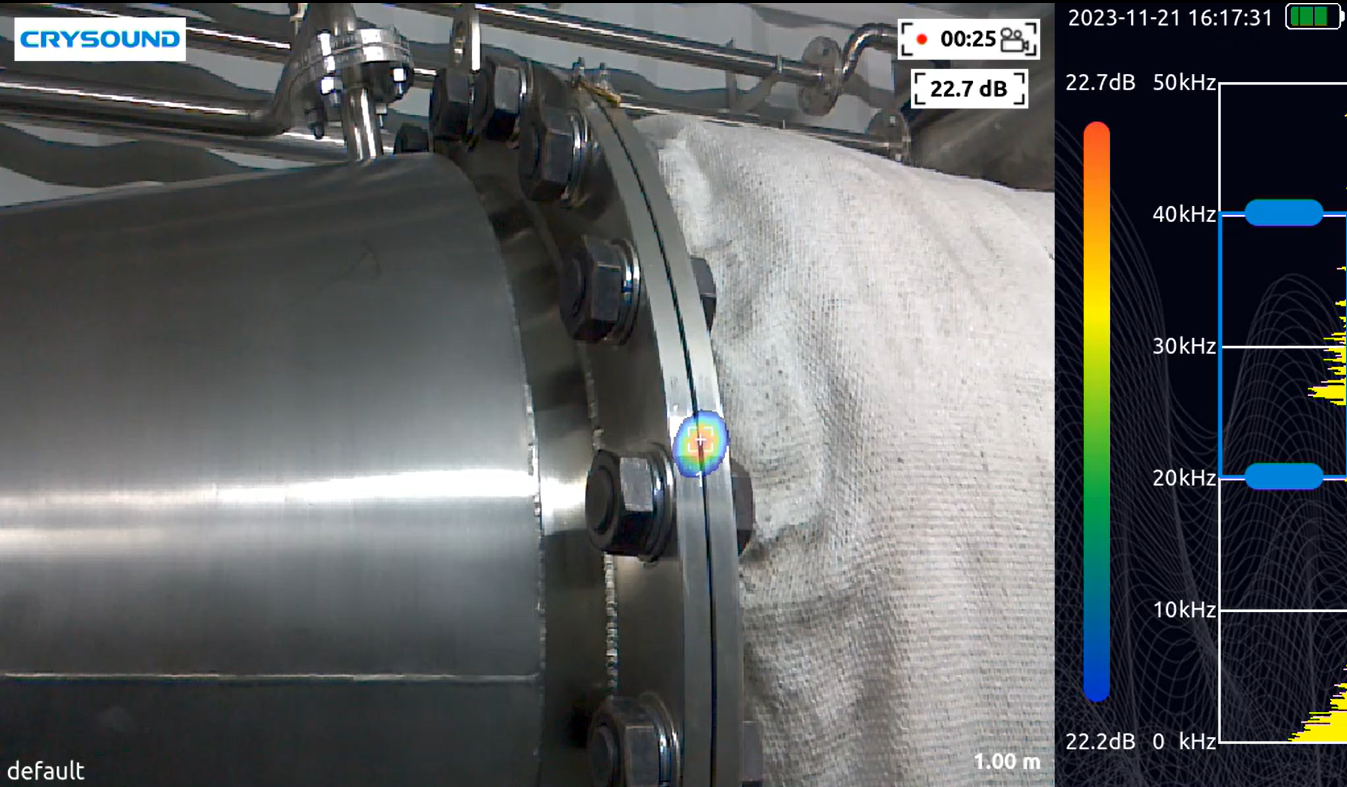

Přírubové spoje

Akustické kamery umožňují rychle a efektivně sledovat těsnost přírubových spojů.

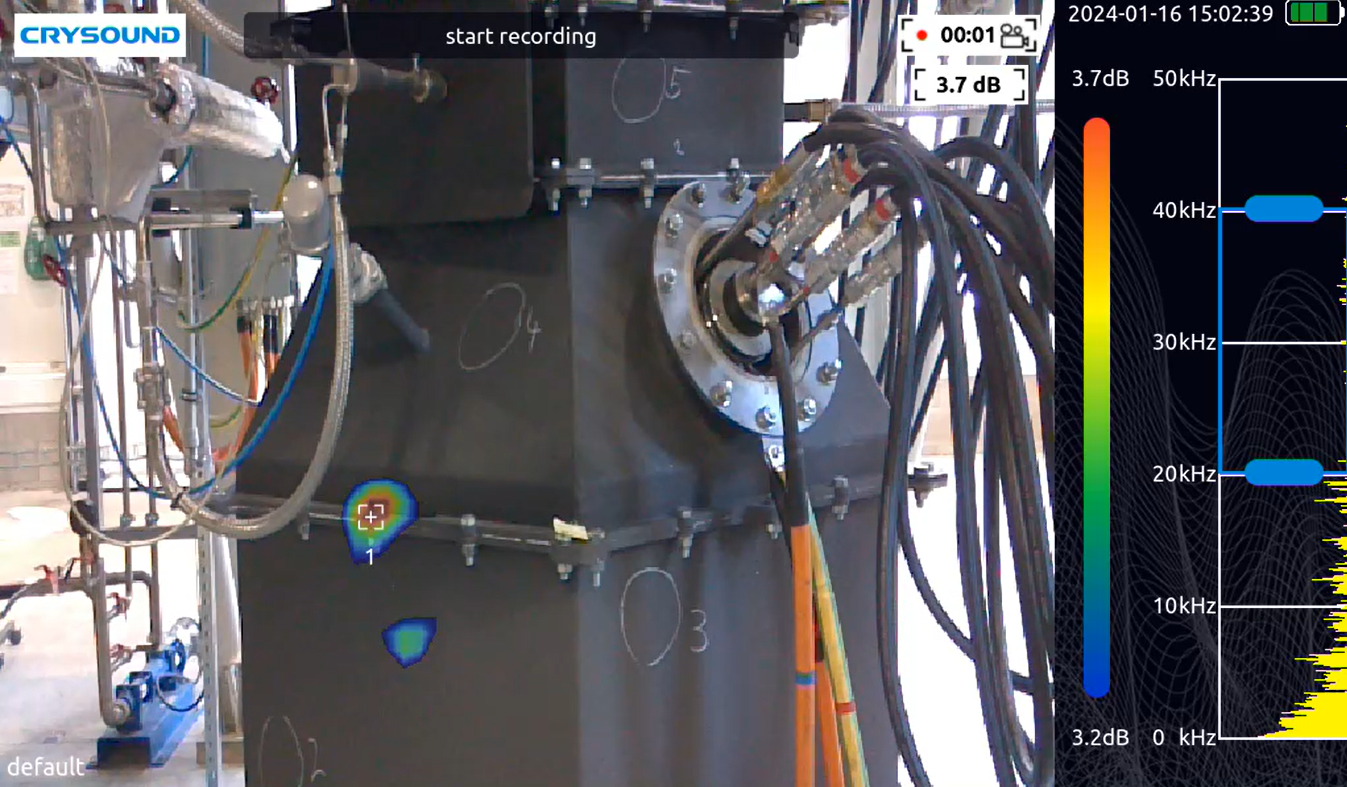

Monitorování úniků z reaktorů

Akustické zobrazovače poskytují efektivní monitorování úniků plynu z reaktorů. Kamera umožňuje detekovat netěsnosti jak v případě úniku plynu z reaktoru, tak v případě nasávání vzduchu do reaktoru.

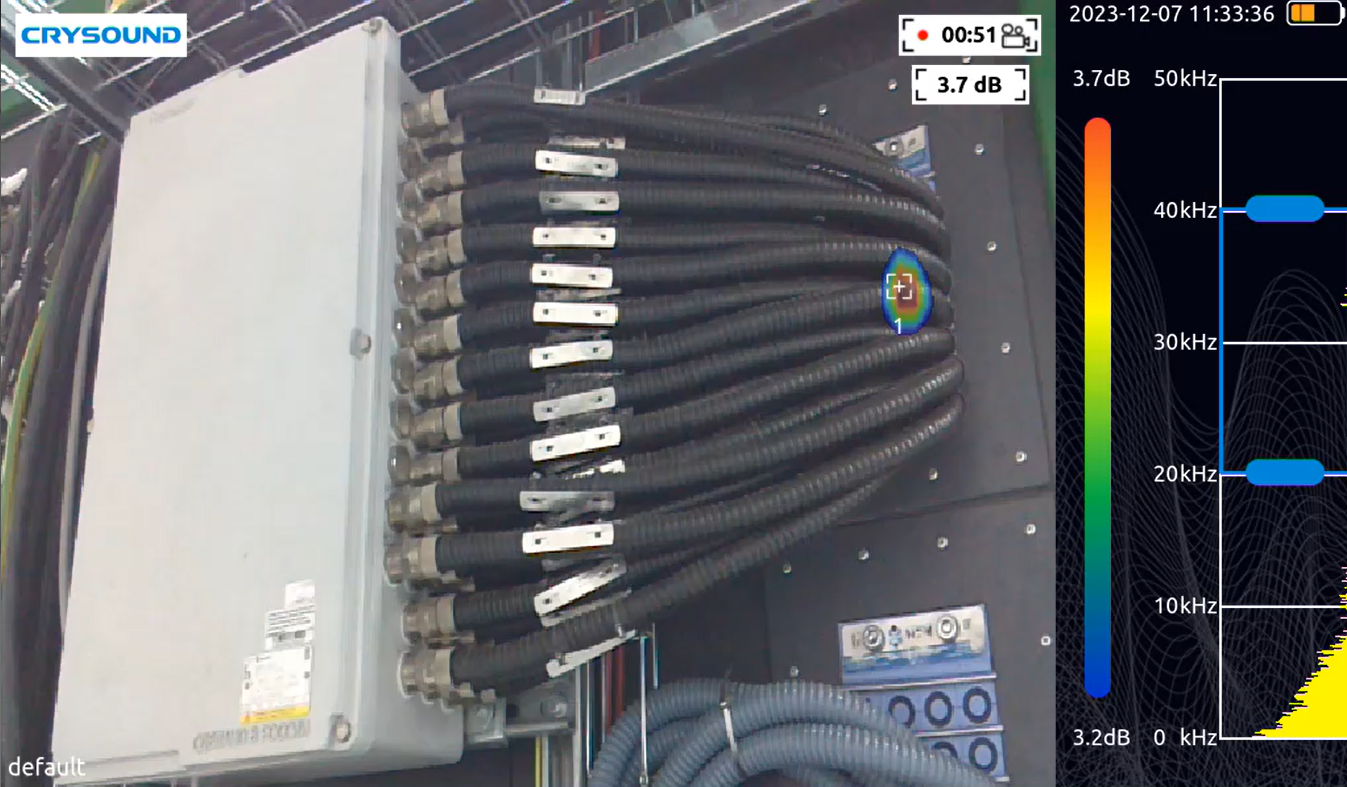

Sledování instalace a stavu EX-systémů

Akustické kamery umožňují kontrolovat kvalitu instalace kabelových průchodek v konstrukcích určených pro provoz v prostředí s nebezpečím výbuchu.

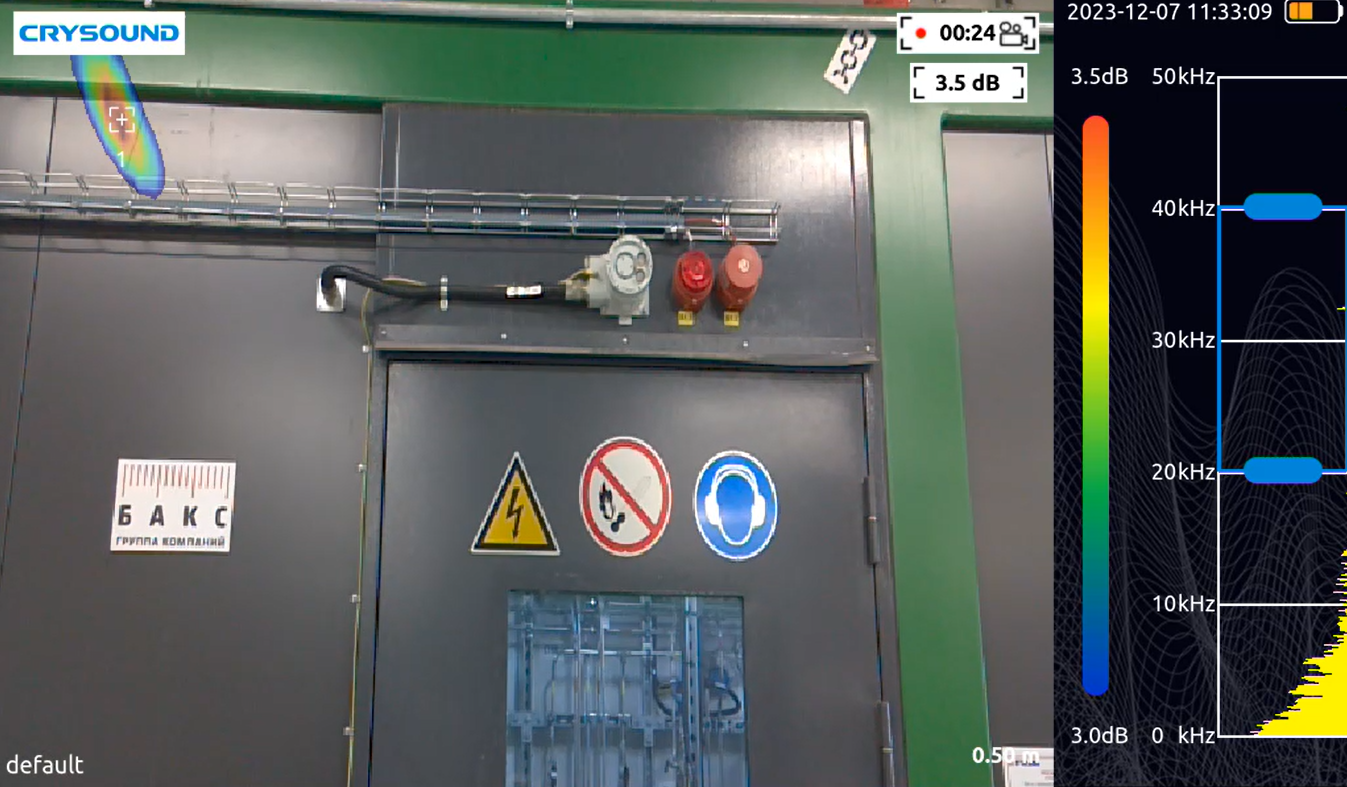

DOOR FAN TEST

DOOR FAN TEST může být nákladný test, pokud předvýroba a předběžné testování nejsou provedeny důkladně a všechny potenciální netěsnosti jsou eliminovány nebo minimalizovány. Akustické kamery umožňují zvýšit efektivitu přípravy na DOOR FAN TEST. DOOR FAN TEST prostorová zkouška těsnosti pro zajištění účinnosti plynového stabilního hasicího zařízení. Akustická komora nenahrazuje DOOR FAN TEST, ale přispívá ke správné přípravě testované konstrukce.

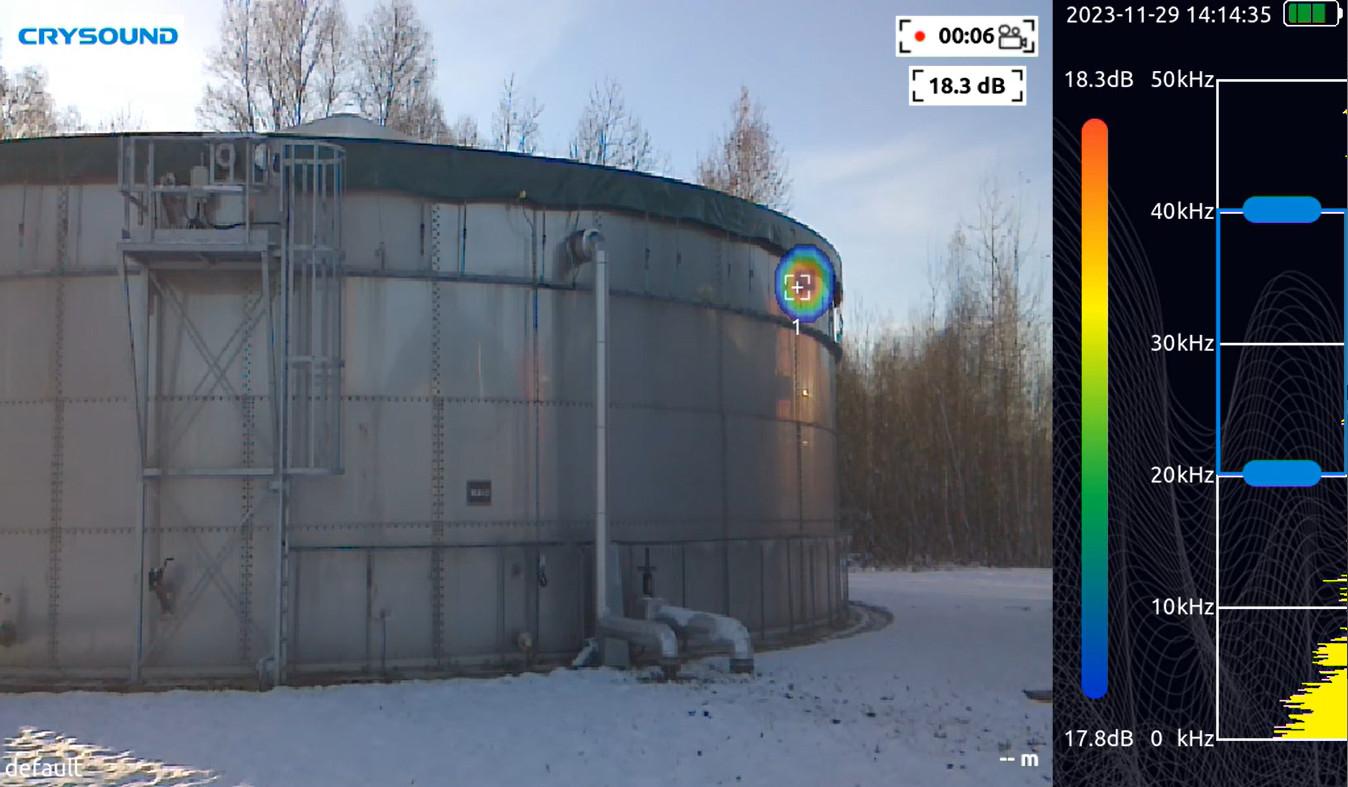

Bioplynové stanice

Monitorování úniků z fermentorů a systémů bioplynových stanic

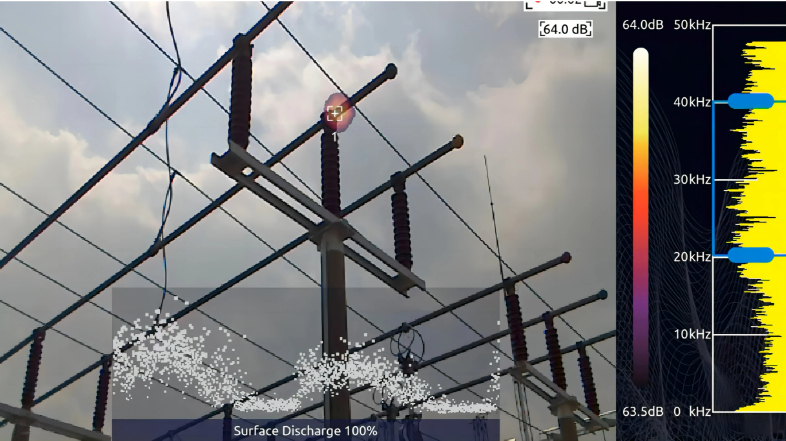

Partial discharges / Částečné výboje

Částečné výboje (Partial discharges, PD) lze detekovat dříve, než dojde k závažnějším poruchám, ještě dříve, než je zaznamená termokamera. Částečné výboje jsou lokalizované elektrické výboje, které pouze částečně přemosťují izolaci mezi vodiči a které se mohou vyskytnout vedle vodiče, ale nemusí (podle normy IEC 60270). K částečným výbojům dochází na vedení vysokého napětí, ve vinutích a dalších elektrických zařízeních

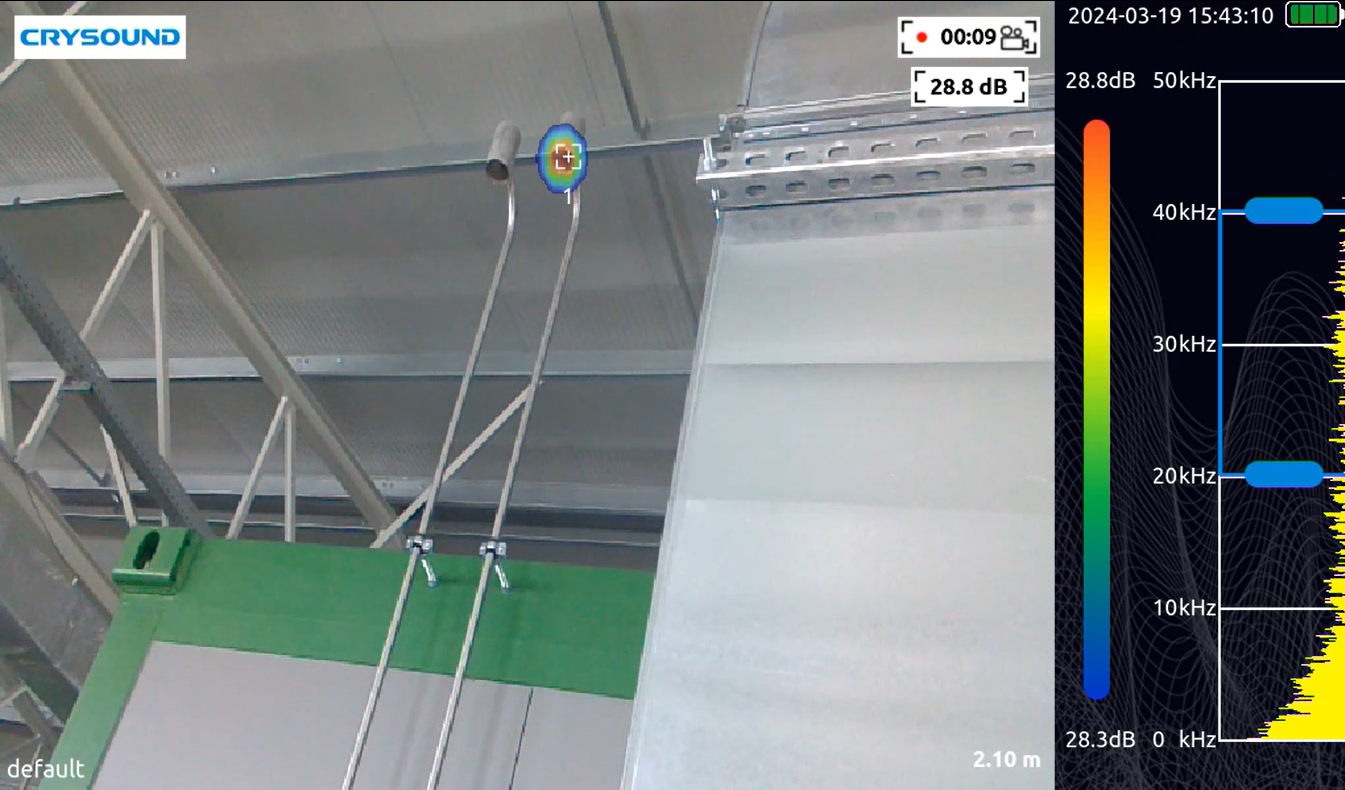

Potrubí odfuku pojistného ventilu

Testování systémů nouzového uvolnění plynu může být náročné kvůli vzdálenému umístění příslušných potrubí. Akustická kamera poskytuje pohodlný způsob vzdáleného sledování tras výfukového potrubí při ladění systémů v továrně nebo na místě.

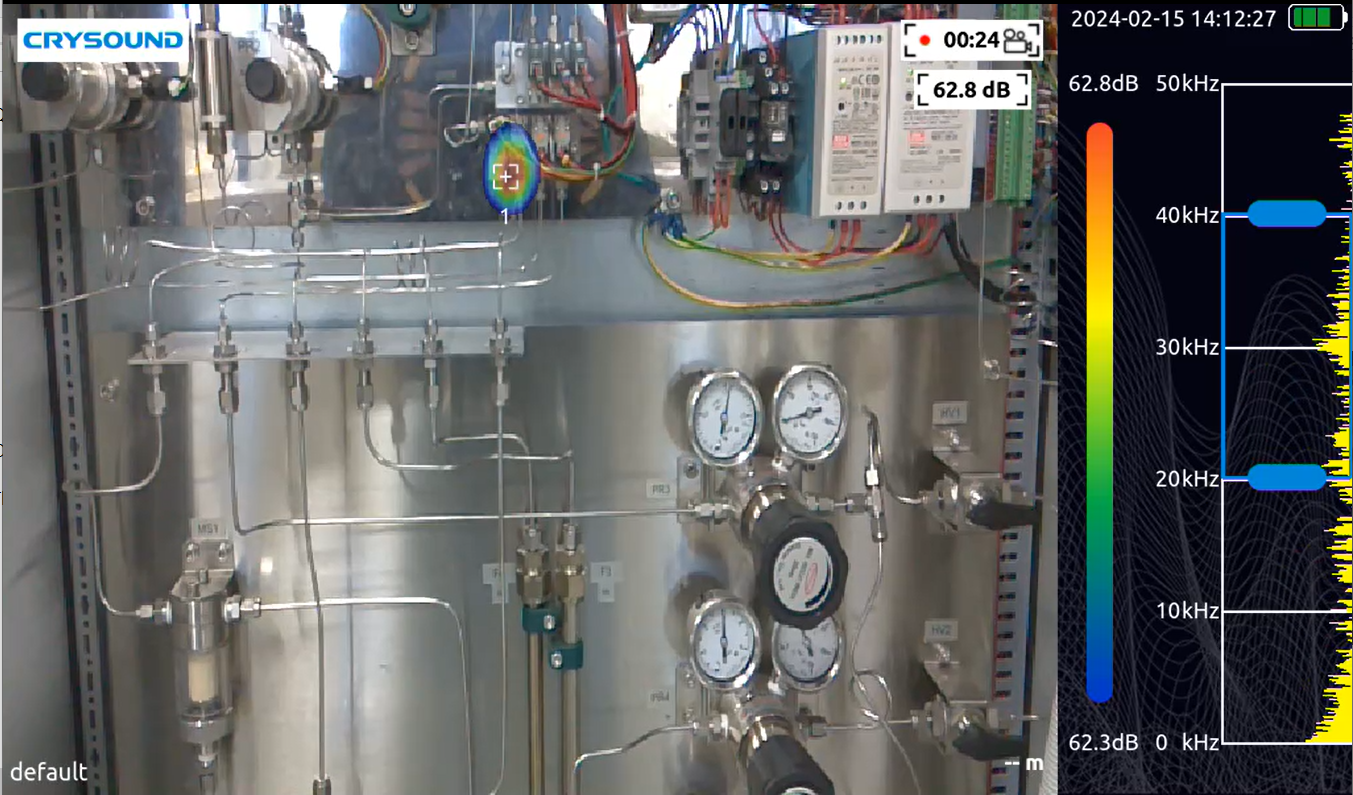

Vnitřní netěsnost zavřeného ventilu

Proudění plynu ve formálně uzavřených ventilech vytváří vážný problém, který je obtížné lokalizovat. Akustické kamery poskytují tuto možnost bez nutnosti rozebírat trasy potrubí. Kamery CRYSOUND zajišťují neinvazivní detekci průtoku plynu v uzavřených plynových armaturách, což poskytuje jedinečnou příležitost k řešení problémů při provozu plynárenských zařízení.


Specifikace a ceny:

CRY2620CRY2623CRY2624CRY8124 (nejnovější model)
Mikrofonní pole (MEMS mikrofon)64 kanálový128 kanálový128 kanálový200 kanálový
Efektivní testovací šířka pásma2kHz-40kHz2kHz-48kHz2kHz-48kHz2kHz-100kHz
Zvukový obrazFOV: 62°FOV: 62°FOV: 62°FOV: 66°
Snímková frekvence:25 FPS25 FPS25 FPS25 FPS
Rozsah hladiny akustického tlaku28-120dBA28dB-132dB25,7-132,5dBA28-132dBA
Rychlost detekce úniku10 m 5 bar 2,3 ml/s, 0,5 m 5 bar 2 ml/s10 m 5 bar 0,92 ml/s, 0,5 m 5 bar 0,55 ml/s, 0,5 m 0,15 bar 1,6 ml/s10 m 5 bar 0,92 ml/s, 0,5 m 5 bar 0,55 ml/s, 0,5 m 0,15 bar 1,6 ml/s10 m 2.7 bar 0.0029 L/min 0.5 m 1.9 bar 0.0028 L/min
Detekční vzdálenosti0,5-70 m0,3m-120m0,3-120m0,5-200m
ATEX--II 3G Ex ic IIC T5 Gc (ATEX)-
Cena, Kč bez DPH

DostupnostSklademSkladem2 týdny2 týdny
